本站介绍一种由AT89C2051编程实现的控制电路，具有按键有效指示、输入错误、解码有效指示、控制开锁、定时中断、错误报警、密码修改等功能；8位10进制密码，保密好使用范围广，特适用家庭、宾馆等场所。

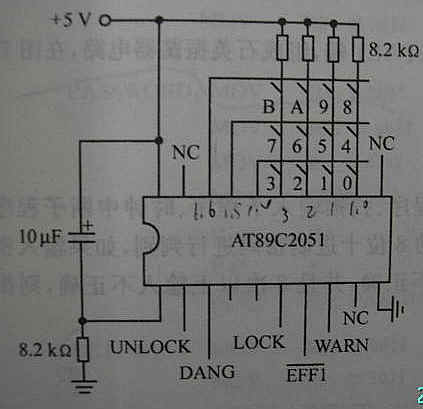

一、硬件电路：

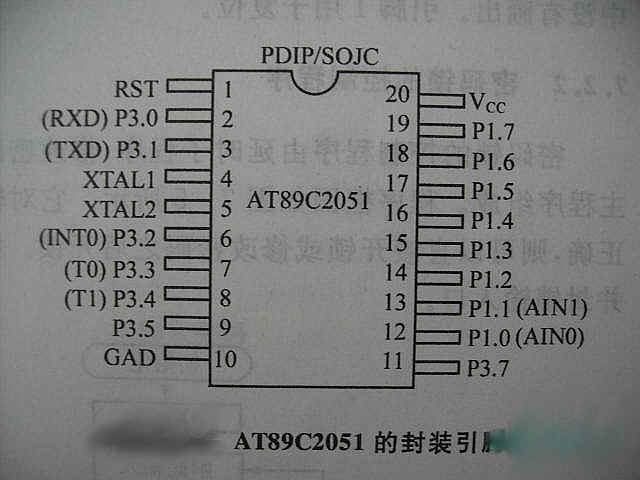

AT89C2051是与MCS-51系列兼容的一种高性能单片机，具有2KB片内ROM、256字节片内RAM，可以不需扩展外程序、数据存储器，可满足一般的程序需求，从硬件组成可以看出该密码锁有一个3X4阵列的键盘，只需7条I/O引脚就可以了余下的I/O引脚可以开发其他控制功能，如：控制空调、电灯、风扇等。

二、功能实现

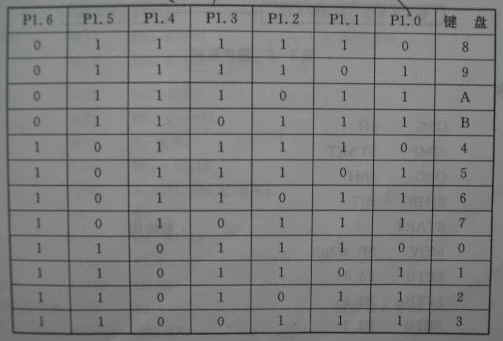

键盘扫描所用引脚P1.0-P1.6,其中P1.4-P1.6这3条引脚用于输出扫描信号,P1.0-P1.3这4条引脚用于检测按键的状态。P1.0-P1.6的状态组成的键码以及对应按键如表1所列。

   在程序执行中，是先从P1.6送出“0”，再判别P1.3-P1.0的输入。所以，实质是在P1.6-P1.4送出“011”，接收P1.3-P1.0的输入状态，这时判别8，9，A这4个键。接着，在P1.6-P1.4送出“101”，接收P1.3-P1.0的输入，这时判别4，5，6，7这4个键。再而，在P1.6-P1.4送出“110”，接收P1.3-P1.0的输入，这时判别0，1，2，3这4个键的状态。
   开锁电平UNLOCK的输出脚P3.0,当输入的键正确时则在P3.0输出开锁电平UNLOCK。
   报警电平DANG输出脚P3.1。在6次误码输入的条件下，进行报警。
   LOCK控制引脚P3.2,90S之后停止输入。
   有效按键提示EFFI引脚P3.3。
   错误输入警告WARN引脚P3.4。
   另外，还有引脚5，4接石英振荡器的XTAL2，XTAL1端，组成石英振荡器电路，在图1中没有画出。引脚1用于复位。

三、密码锁的控制程序

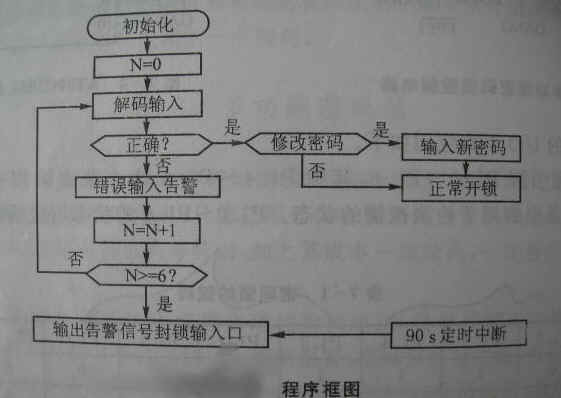

   密码锁的控制程序由延时子程序、修改密码子程序、扫描输入子程序、时钟中断子程序及主程序组成。程序框图如图2所示。它对输入的8位十进制密码进行判别，如果输入密码正确，则可以直接开锁或修改密码之后开锁。如果不正确，并且6次以上输入不正确，则报警并封锁输入口。

1.主程序：
           ORG   0H
           SJMP START
           ORG   0BH
           SJMP INT
           START            ;初始化
           MOV   SP.#70H
           SETB P3.0
           SETB P3.1
           SETB P3.2
           SETB P3.3
           MOV   TMOD,#01H
           MOV   TL0,#00H
           MOV   TH0,#00H
           SETB TR0
           SETB ET0
           SETB EA
           MOV   R2,#0FFH
           MOV   3AH,#03H
           MOV   R3,#06H

PASSWORD:MOV   R4,#08H        ;设置初始密码
           MOV   R0,#40H
           MOV   A,#07H
           MOV   @R0,A
           INC   R0
           INC   A
           DJNZ R4,PASSWORD

DETPW:   MOV   R4,#08H         ;输入密码
           MOV   R0,#30H

AGAIN:   ACALL INPUT
           MOV   A,R7
           CJ    R7,#08H,IN
           ACALL CHPSW           ;修改密码子程序
           JMP   GETPW

IN:      MOV   @R0,A
           CLR   P3.3            ;按键有效显示
           ACALL DELAY
           SETB P3.3

COMP:    MOV   R4,#08H         ;比较密码
           MOV   R0,#30H

AGAI:    MOV   50H,@R0
           ADD   R0,#010H
           MOV   A,@R0
           SUB   R0,#010H
           CJNE A,50H,ONCEMORE
           INC   R0
           DJNZ R4,AGA1
           CLR   P3.0

HERE:    AJMP HERE

ONCEMORE:CLR   P3.4             ;错误输入警告
           ACALL DELAY
           SETB P3.4
           DJNZ R3,GETPW
           CLR   P3.1             ;6次错误输入报警
THERE:   AJMP THERE

2.延时子程序
DELAY:   MOV   R5,#30H

DELAY1: MOV   A,#0FFH

LOOOP:   DEC   A
           JNZ   LOOP
           DJNZ R5,DELAY1
           RET

3.修改密码子程序
CHPSW:   MOV   R0,#40H

ANOTHER: ACALL INPUT
           MOV   A,R7
           MOV   @R0,A
           INC   R0
           CLR   P3.3              ;按键有效提示
           ACALL DELAY
           SETB P3.3
           DJNZ R4,ANOTHER
           RET

4.扫描键盘输入子程序
INPUT:   MOV   R6,#02H
           MOV   R1,#40H

LOP:     ACALL DELAY
           MOV   P1,#0FFH           ;扫描码
           CLR   P1.6
           MOV   A,P1
           ANL   A,#0FH             ;检验有否按键
           CJNE A,#0FH,INKEY
           MOV   P1,#0FFH
           CLR   P1.5
           MOV   A,P1
           ANL   A,#0FH
           CJNE AA,#0FH,INKEY
           MOV   P1,#0FFH
           CLR   P1,4
           MOV   A,P1
           ANL   A,#0FH
           CJNE A,#0FH,INKEY
           SJMP LOP

INKEY:   MOV   @R1,P1
           INC   R1
           DJNZ R6,LOP
           DEC   R1
           MOV   A,@R1
           DEC   R1
           CJNE A,40H,INPUT
           RET

5.时钟中断子程序
INT:     PUSH ACC
           MOV   TMOD,#01H
           MOV   TL0,#00H
           MOV   TH0,#00H
           SETB TR0
           SETB ET0
           SETB EA
           DJNZ R2,CONT
           CONTINUE
           DJNA 3AH,CONT
           CLR   P3.2         ;时钟中断控制

STOP:    AJMP STOP

CONT:    POP   ACC
           RETI
